ГОСТ 30972-2002 «Заготовки и детали деревянные клеенные для оконных и дверных блоков»

1. Область применения

Настоящий стандарт распространяется на деревянные клееные заготовки и детали (далее — заготовки и(или) детали) для изготовления оконных и дверных блоков.

Требования стандарта распространяются также на клееные заготовки подоконных досок и облицовок откосов.

Заготовки и детали предназначены для применения в конструкциях, подлежащих покрытию лакокрасочными материалами или защитно-декоративными составами в соответствии с условиями их эксплуатации.

2. Нормативные ссылки

ГОСТ 166-89 «Штангенциркули. Технические условия»

ГОСТ 427-75 «Линейки измерительные металлические. Технические условия»

ГОСТ 2140-81 «Видимые пороки древесины. Классификация, термины и определения, способы измерения»

ГОСТ 2695-83 «Пиломатериалы лиственных пород. Технические условия»

ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия»

ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция»

ГОСТ 7016-82 «Изделия из древесины и древесных материалов. Параметры шероховатости поверхности»

ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»

ГОСТ 8486-86 Е «Пиломатериалы хвойных пород. Технические условия»

ГОСТ 8828-89 «Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия»

ГОСТ 9416-83 «Уровни строительные. Технические условия»

ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия»

ГОСТ 15612-85 «Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности»

ГОСТ 15613.1-84 «Древесина клееная массивная. Методы определения предела прочности клеевого соединения при скалывании вдоль волокон»

ГОСТ  15613.4-78 «Древесина клееная массивная. Методы определения предела прочности зубчатых клеевых соединений при статическом изгибе»

ГОСТ 16588-91 «Пилопродукция и деревянные детали. Метод определения влажности»

ГОСТ 17005-82 «Конструкции деревянные клееные. Метод определения водостойкости клеевых соединений»

ГОСТ 19414-90 «Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям»

ГОСТ 24699-2002 «Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия»

ГОСТ 24700-99 «Блоки оконные деревянные со стеклопакетами. Технические условия»

ГОСТ 26433.0-85 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения»

ГОСТ 26433.1-89 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления»

3. Классификация и условное обозначение

3.1. Заготовки и детали классифицируют по назначению:

— заготовки брусковые для оконных блоков — ЗО;
— заготовки брусковые для дверных блоков — ЗД;
— заготовки щитовые (для подоконных досок, дверных филенок, деталей откосов) — ЗЩ;
— детали брусковые для оконных блоков — ДО;
— детали брусковые для дверных блоков — ДД.

3.2. Заготовки и детали брусковые в зависимости от числа склеенных реек подразделяют на двухслойные, трехслойные и многослойные.

3.3. Заготовки и детали в зависимости от применяемой схемы склеивания могут быть склеенными:

— по толщине (высоте) сечения — Т;
— по ширине сечения — Ш;
— по длине на зубчатый шип — З;
— по сложной комбинированной схеме (например, склеенные из трех слоев реек по высоте сечения, при этом средний слой склеен по длине на зубчатый шип) — К.

Примеры схем склеивания приведены на рисунке 1.

Примеры схем склеивания

Рисунок 1. «Примеры схем склеивания»

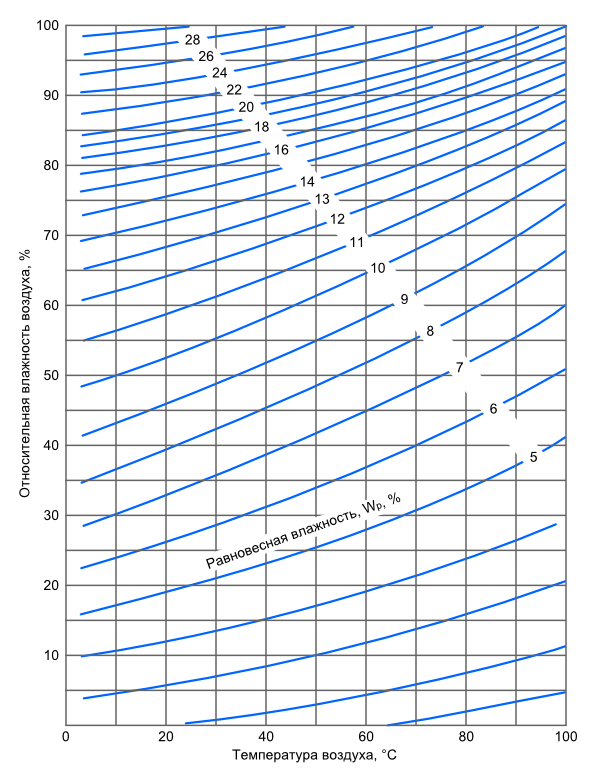

3.4. В зависимости от условий эксплуатации оконных и дверных блоков заготовки и детали подразделяют на предназначенные для:

— эксплуатации во внутренних отапливаемых помещениях (относительная влажность воздуха 20—65 %, температура от 5 до 30 °С);
— эксплуатации в наружных условиях (относительная влажность воздуха 20—95 %, температура от минус 60 до 60 °С).

3.5. Условное обозначение заготовок и деталей должно включать:

— обозначение вида заготовок и деталей по назначению;
— размеры по толщине (высоте), ширине и длине в миллиметрах;
— обозначение группы качества древесины;
— обозначение схемы склеивания.

Рекомендуется перед обозначением схемы склеивания проставлять число слоев склейки. Для щитовых заготовок число слоев и схему склеивания не обозначают. В том случае, если щитовые заготовки имеют различные нормы ограничения пороков для лицевой и нелицевой поверхностей, группу качества древесины обозначают в виде дроби: в числителе — для лицевой поверхности, в знаменателе — для нелицевой.

Примеры условного обозначения

1. Заготовка для оконных блоков толщиной 84 мм, шириной 86 мм, длиной 3000 мм, из древесины первой группы качества, из трех реек, склеенных по комбинированной схеме:

ЗО 84x86x3000 1-3К ГОСТ 30972-2002

2. Заготовка щитовая толщиной 30 мм, шириной 800 мм, длиной 2000 мм, из древесины с лицевой поверхностью первой группы качества, с нелицевой поверхностью второй группы качества:

ЗЩ 30x800x2000 1А/IIВ ГОСТ 30972-2002

По согласованию изготовителя с потребителем в условное обозначение допускается вводить наименование предприятия-изготовителя и артикул заготовки (детали) по технической документации изготовителя, при этом размеры по сечению допускается не приводить, например:

Заготовка для оконных блоков, изготовленная на ЗСК «ИНКОН», артикул 126, длиной 2850 мм:

ЗСК ИНКОН 126-2850 ГОСТ 30972-2002.

Примечание: Артикул заготовки (детали) должен отражать информацию о размерах сечения, схеме склеивания и группе качества древесины, приведенную в технической документации изготовителя.

В договоре на изготовление и паспорте следует указывать дополнительные сведения: породу древесины, вид распила и другую информацию, позволяющую точно идентифицировать продукцию. Допускается совмещать обозначения группы качества древесины и вида поверхности: например, обозначение IIА означает норму ограничения пороков деталей второй группы качества, установленную для поверхности вида А.

При экспортно-импортных операциях по согласованию изготовителя с потребителем допускается принимать другие обозначения заготовок (деталей).

4. Технические требования

4.1. Общие положения

4.1.1. Заготовки (детали) должны соответствовать требованиям настоящего стандарта, условиям договора на поставку и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.

4.1.2. Материалы, применяемые для изготовления заготовок (деталей), должны соответствовать требованиям действующих стандартов и технических условий.

4.1.3. Заготовки должны иметь прямоугольную форму поперечного сечения (в том числе переменного), предполагающую последующее профильное фрезерование заготовки по номинальным размерам. При этом щитовые заготовки, как правило, следует изготавливать калиброванными по толщине, а брусковые заготовки могут изготавливаться калиброванными или некалиброванными по сечению. Допускается изготовление заготовок сложного сечения с целью сокращения расхода древесины.

Брусковые детали должны иметь размеры и форму поперечного сечения, установленные в рабочих чертежах сборочных единиц оконных и дверных блоков.

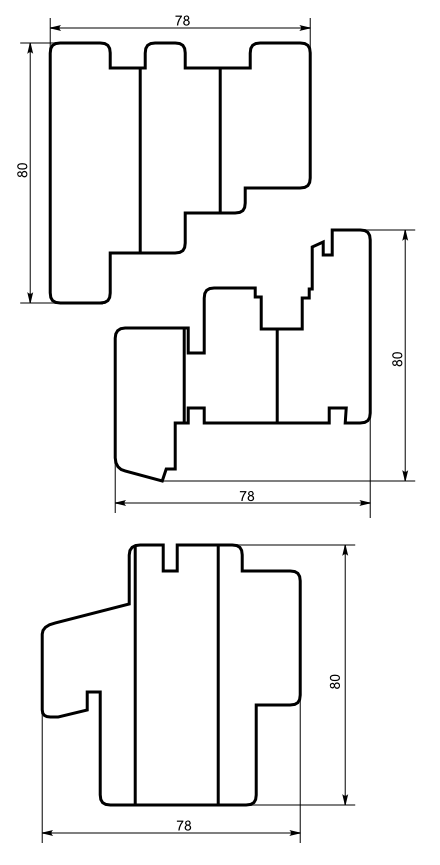

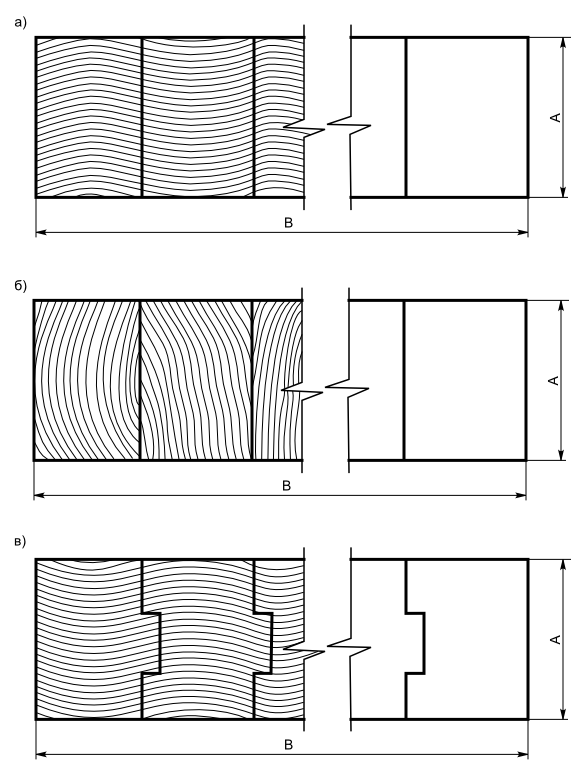

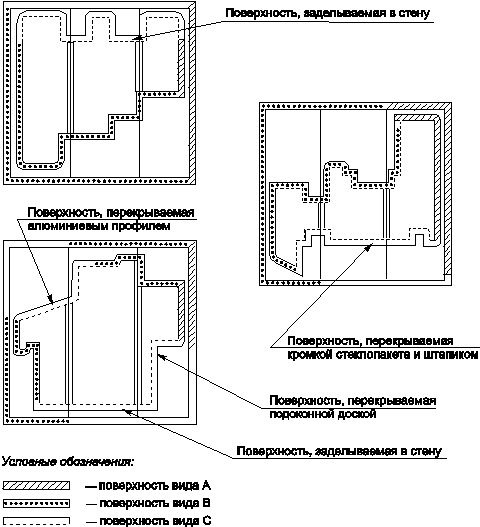

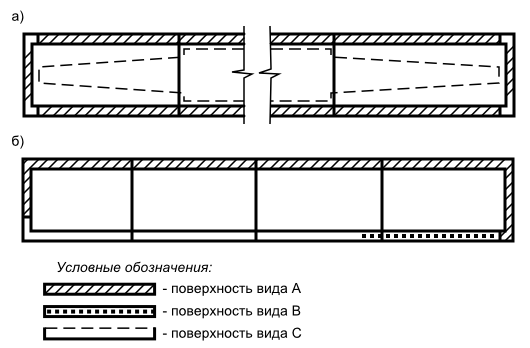

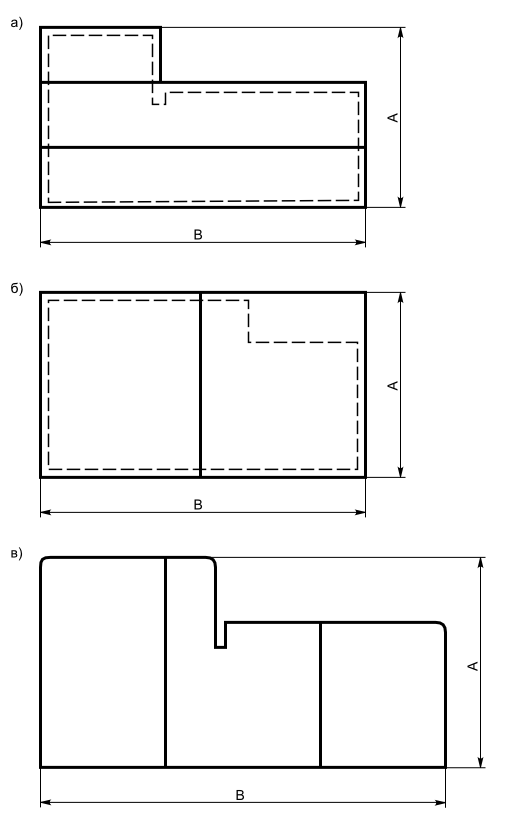

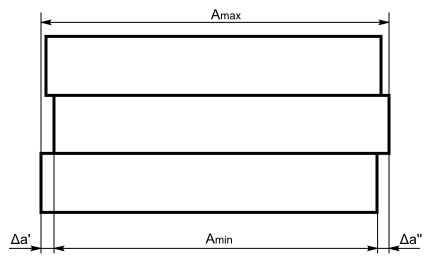

Примеры формы и основных контролируемых размеров сечений заготовок и деталей представлены на рисунках 2 - 6.

4.2. Требования к предельным отклонениям размеров и формы

4.2.1. Предельные отклонения номинальных размеров заготовок и деталей по толщине (высоте) и ширине не должны превышать значений, установленных в таблице 1.

4.2.2. При изготовлении брусковых и щитовых заготовок с длиной, кратной номинальному размеру, допуски по длине устанавливают в договоре на поставку.

Таблица 1

Наименование изделия Предельные отклонения, мм
по толщине (высоте) по ширине по длине
Заготовки брусковые для оконных и дверных блоков +2,0
–1,0
+2,0
–1,0
+20,0
+10,0
Заготовки брусковые для оконных и дверных блоков, калиброванные по сечению ±0,3 ±0,3 +20,0
+10,0
Заготовки щитовые, калиброванные по толщине ±0,5 ±1,0 +20,0
+10,0
Детали брусковые для оконных и дверных блоков ±0,2 ±0,2 +10,0
+2,0
Примечание: По согласованию изготовителя с потребителем допускается устанавливать другие значения предельных отклонений номинальных размеров, которые отражают в договоре на поставку.

4.2.3. Предельные отклонения формы заготовок и деталей (рисунок 10) должны быть не более:

— от прямолинейности брусковых заготовок — 1,5 мм на 1 м длины (рисунок 10а);
— от прямолинейности брусковых заготовок, калиброванных по сечению, и брусковых деталей — 1,0 мм на 1 м длины (рисунок 10а);
— от плоскостности брусковых заготовок — 2,0 мм на 1 м длины (рисунок 10б);
— от плоскостности брусковых деталей — 1,0 мм на 1 м длины (рисунок 10б);
— от плоскостности щитовых заготовок — 2,0 мм на 1 м длины и ширины (рисунок 10в);
— от перпендикулярности смежных сторон по сечению деталей и калиброванных заготовок — 0,3 мм на 0,1 м (рисунок 10г);
— от перпендикулярности смежных сторон щитовых заготовок — 0,5 мм на 0,1 м.

4.3. Характеристики

4.3.1. В зависимости от принятой схемы склеивания заготовки и детали могут быть склеены по длине, ширине и толщине (см. рисунок 1).

Склеивание древесины по длине должно выполняться на зубчатый шип длиной не более 11 мм с учетом требований ГОСТ 19414, длину заготовок для сращивания реек внутренних слоев не ограничивают. Длину заготовок для сращивания реек наружных слоев устанавливают в договоре на поставку, но не менее 180 мм.

При склеивании брусковых заготовок и деталей по ширине (толщине) рекомендуется выклеивать брус из двух, трех и более реек радиального распила, которые могут быть сращены на зубчатый шип.

При склеивании щитовых заготовок применяют рейки радиального или тангенциального распила. В случае склеивания реек тангенциального распила ширина рейки не должна превышать его толщину более чем в 2 раза (кроме варианта склеивания дверных филенок, предназначенных под прозрачное покрытие).

Требования к используемым для склеивания рейкам (угол наклона годичных слоев, расстояние между годичными слоями и др.) устанавливают в конструкторской документации, а также в договоре на поставку. При использовании для изготовления оконных блоков древесины хвойных пород с расстоянием между годичными слоями для сосны, ели и пихты не более 1,5 мм, для лиственницы — не более 2,0 мм к обозначению группы качества добавляют букву «К» (конструкционная), например, «1-К» (расстояние между годичными слоями определяют согласно НД или условиям договора на поставку).

4.3.2. Клеевое соединение должно быть прочным и плотным. Зазоры в клеевых соединениях не допускаются.

4.3.3. Прочность клеевых соединений должна быть, МПа, не менее:

— на скалывание древесины вдоль волокон при склеивании по толщине и ширине — 4,0;
— на изгиб при склеивании по длине на зубчатый шип — 26,0.

4.3.4. Клеевые соединения заготовок и деталей, предназначенных для эксплуатации в наружных условиях, должны быть водостойкими (не ниже группы «средняя Б» по ГОСТ 17005).

Клеевые соединения заготовок и деталей, предназначенных для эксплуатации во внутренних условиях, должны отвечать требованиям, предъявляемым к группе «средняя А» по ГОСТ 17005.
